二次儀表之數顯表的接線
發布時間:2022-07-08 15:32:25 點擊次數:1516

二次儀表常用以指示、記錄或計算來自一次儀表的測量結果,在安裝數顯表這樣的二次儀表時,常會遇到接線方面的問題。數顯表的接線一般分為三部分:輸入、輸出和電源。

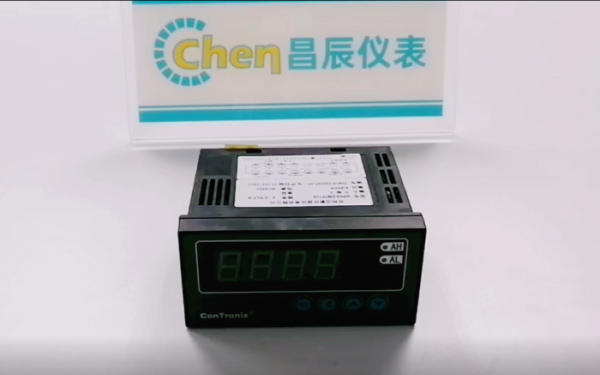

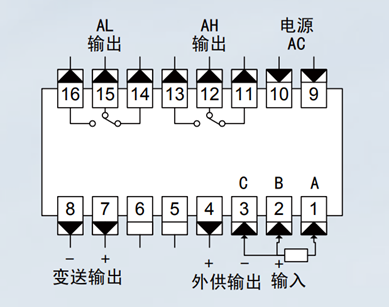

比如上圖這臺單通道數顯表,電源部分接9、10端子,直流供電的話10端子接正,9端子接負。輸入部分接1~4端子,熱電阻信號接123端子,同色線接2和3端子。

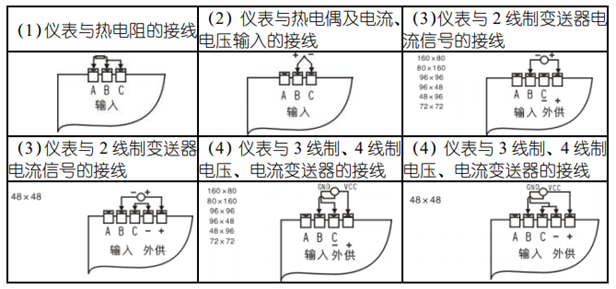

熱電偶、電流、電壓信號接2+3-端子;二線制變送器電流信號接4+2-端子;三四線制電壓、電流變送器接2、3、4端子,信號+接2,信號-和電源-或者是公共-接3,電源+接4端子。輸出部分2組繼電器輸出接11~16端子,其中12和15是公共端,11和14是常閉端,13和16是常開端。變送輸出接7+8-端子。


對于其他類型的二次儀表,還會有接點輸入、控制輸出、通訊輸出等功能,可根據儀表上的接線圖接線。
