WHC570導軌式三相多功能電表的概述

WHC570導軌式三相多功能電表專為電力系統、工礦企業、智能樓宇、自動化設備等的電能統計和能耗管理而設計的一款智能型電表。可精確測量: 配電中的三相電壓、三相電流、有功功率、無功功率、視在功率、功率因數、電網頻率等電參數，同時可進行雙向、四象限有功電度、無功電度的能量累計。電表標配有高速RS485通訊接口，采用Modbus-RTU或DL/T645-2007通訊協議，可作為電力監控系統 (SCADA或DCS) 和能耗管理系統的前端元件，與各種PLC、工業控制計算機、HMI和MES系統等軟件進行組網，實現能耗數據的遠程采集。
電表還具有測量精度高、結構緊湊、體積小巧、安裝方便，可廣泛作為智能設備等電力測量和電能統計的理想終端。

WHC570導軌式三相多功能電表的應用領域

◆ 能源管理系統
◆ 配電自動化系統
◆ 智能建筑
◆ 變電站自動化系統
◆ 工廠自動化系統
◆ 智能型配電盤、開關柜

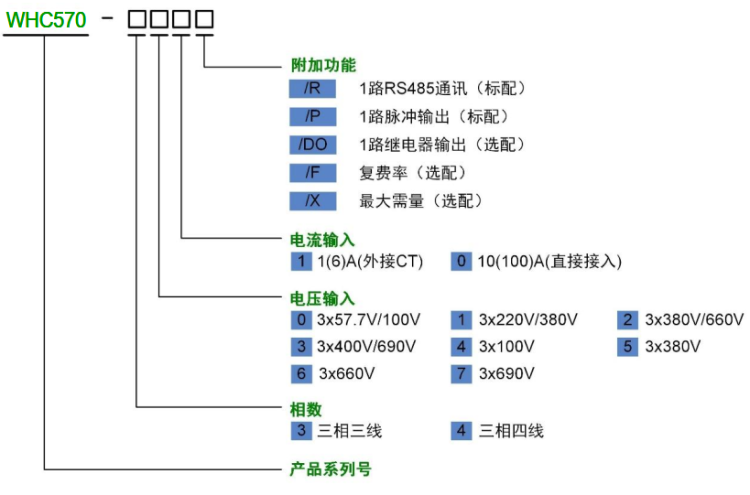

WHC570導軌式三相多功能電表的選型

特殊說明：
1、 訂貨時請確認好三相三相、 三相四線，兩種接線方式不可通用使用；
2、 電壓等級3x660V、 3x690V、 3x380V/660V、 3x400V/690V為高壓輸入型，需外接輔助工作電源AC/DC85~265V，不可
選配繼電器輸出功能；
3、 當額定電流大于80A時，建議使用電流互感器（CT）接入。

選型示例：
訂貨要求：三相四線， 額定電壓220V/380V，額定電流5A(外接CT)， 帶RS485通訊和復費率功能；測量電流、電壓、頻率、
功率因數、有功功率、無功功率、 視在功率、有功電能、無功電能
訂貨型號： W HC570- 411/R/P/F
